Descripción

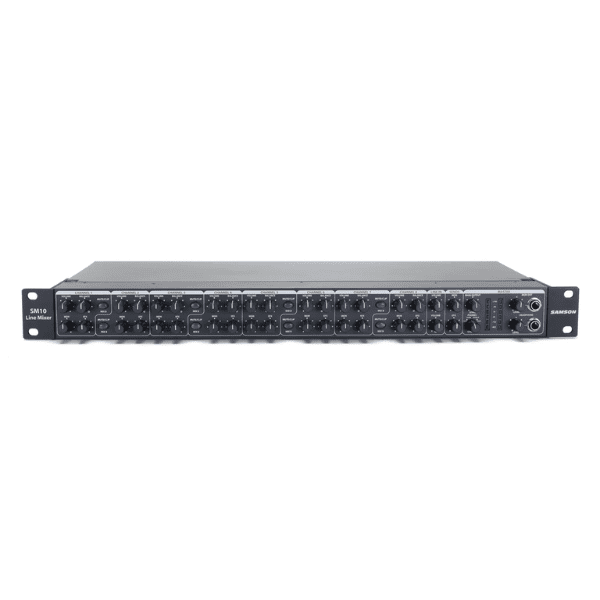

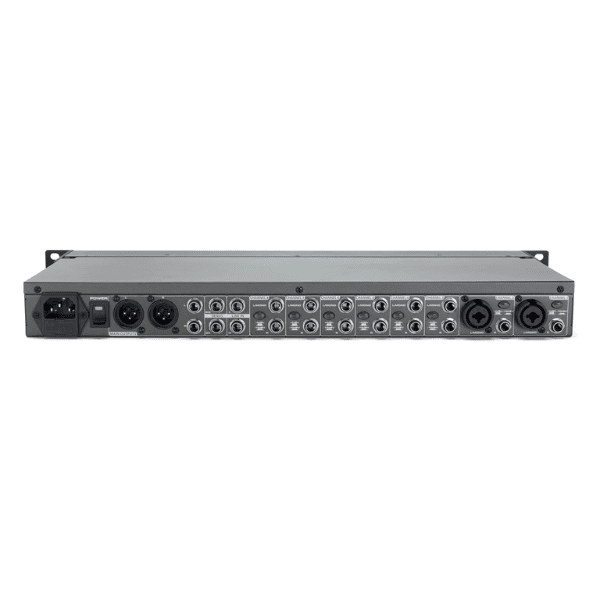

Mezclador para montaje en rack
Ideal para escenarios, estudios e instalaciones, el mezclador de línea SM10 es un complemento versátil y fiable para tu sistema de audio. Esta unidad con alimentación interna y chasis metálico de 19″ para montaje en rack se integra fácilmente en cualquier sistema existente para agrupar tus señales de forma más eficiente.
- Diez canales (ocho entradas de línea estéreo de 1/4″, dos entradas combinadas XLR-1/4″)
- Control de balance para cada canal
- Nivel de entrada de línea conmutable de +4 dBu o -10 dBV
- Salidas de línea principales estéreo balanceadas XLR y de 1/4″.
- Enrutamiento de señales versátil
- Preamplificadores de micrófono discretos de bajo ruido con alimentación fantasma de 48 voltios.
- Dos envíos auxiliares
- Salidas de auriculares y monitor en el panel frontal con controles de nivel
- Control de fuente de auriculares/medidor LED flexible de 6 segmentos
- Topes centrales para todos los controles para su uso en situaciones de poca luz.
- Chasis metálico individual de 19″ para montaje en rack con fuente de alimentación interna
Presupuesto
| Micrófono | XLR balanceado (2) |
|---|---|
| Línea | Conectores TRS balanceados de 1/4” (canales 1-8), conectores estéreo de 1/4” (canales 9-10) |
| Impedancia de entrada del micrófono | 1,5 k ohmios |
| Línea de impedancia de entrada | 23 kΩ (+4 dBu, canales 1-8), 40 kΩ (-10 dBV, canales 1-8), 20 kΩ (canales 9-10) |
| Micrófono de máxima ganancia | 65 dB |
| Línea de ganancia máxima | 39 dB |
| Nivel de funcionamiento de la línea | +4 dBu / -10 dBV seleccionable |
| Nivel máximo de entrada (1 kHz, ±3 dB) Entrada de micrófono | -4 dBu |
| Nivel máximo de entrada (1 kHz, ±3 dB) Entrada de línea | +28 dBu |
| Ruido de entrada equivalente | -123 dBu sin ponderar |
| Salidas principales | Conectores TRS balanceados de 1/4” (2), XLR (2) |
|---|---|
| Impedancia de salida | Salida principal de 200 ohmios |
| Rango de ganancia | -∞ a +15 dB |
| Nivel máximo de salida | +22 dBu |
| LUN (Pre-desvanecimiento) | Salida mono balanceada de impedancia de 1/4” (panel frontal), salida mono estéreo (panel posterior) |
| EFX (después del desvanecimiento) | 1/4” desequilibrado |
| Impedancia de salida | 100 ohmios |
| Auricular | Conector estéreo TRS de 1/4” |
| Salida (carga de 600 ohmios) | 100 mW |
| Respuesta en frecuencia | 10 Hz – 23 kHz ±1 dB |
|---|---|
| Relación señal/ruido | > 90 dB típico |
| THD | <0,01% típico |
| Diafonía (1 kHz) | -70 dB entre canales de entrada, -70 dB entre canales de entrada/salida |
| Energía fantasma | 48 voltios CC |
| Dimensiones | 19″ x 8,25″ x 1,75″ / 484 mm x 210 mm x 44,5 mm |
